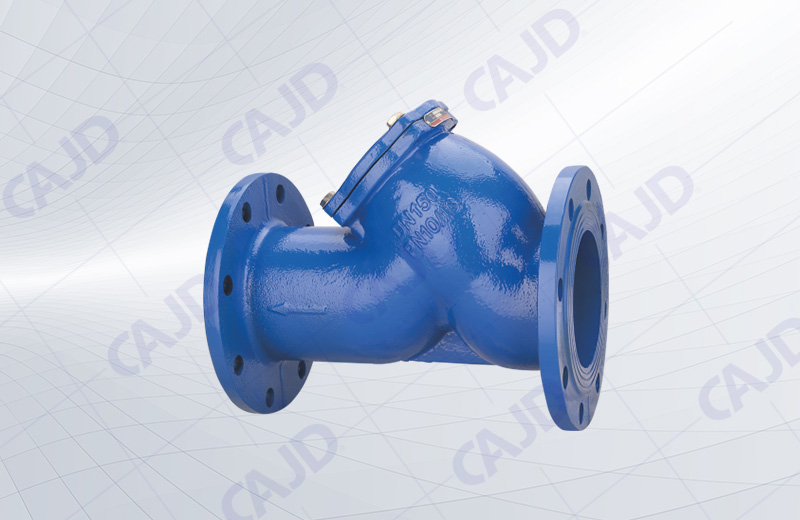

水力控制阀系列

Y型过滤器

技术规范：

产品型号：GL41H
公称通径：DN15～500mm
公称压力：PN1.6~10MPa（150Lb~600Lb）
工作温度：黄铜-30~380℃，碳钢-80~425℃，不锈钢-80~450℃
结构长度标准：DIN3202-F1
法兰标准：DIN2531-2545

产品详情

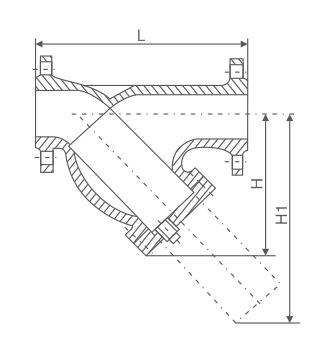

Y型过滤器主要外形及结构尺寸 (mm)

型号	DN	L	D	z×ød	H	重量/kg
GL41H-10	50	250	160	4×ø18	168
	65	280	180	4×ø18	185
	80	315	195	4×ø18	200
	100	370	215	8×ø18	255
	125	450	245	8×ø18	295
	150	510	280	8×ø23	345
	200	560	335	8×ø23	425
	250	745	390	12×ø23	515
	300	780	440	12×ø23	600
GL41H-16Q	50	250	160	4×ø18	168
	65	280	180	4×ø18	185
	80	315	195	8×ø18	200
	100	370	215	8×ø18	255
	125	450	245	8×ø18	295
	150	510	280	8×ø23	345
	200	560	335	12×ø23	425
	250	745	405	12×ø25	515
	300	780	460	12×ø25	600
GL41H-16	32	180	135	4×ø18	90	4.9
	40	220	145	4×ø18	125	7.3
	50	240	160	4×ø18	145	10.1
	65	280	180	4×ø18	165	14
	80	320	195	8×ø18	210	19.2
	100	380	215	8×ø18	250	27
	125	440	245	8×ø18	295	49.7
	150	480	280	8×ø23	335	59.4
	200	600	335	12×ø23	380	97.2
	250	605	405	12×ø25	430	132.4
	300	635	460	12×ø25	460	173.2
	350	696	520	16×ø25	495	230
	400	790	580	16×ø30	560	320
	450	850	640	20×ø30	641	460
