水力控制阀系列

400XA型流量控制阀

技术规范：

产品型号：400X
公称通径：DN20~450mm
公称压力：PN1.0~2.5MPa
适用介质：水
适用温度：0~80℃
结构长度标准：GB/T12221-2005
连接法兰标准：GB/T9113
压力温度等级：GB/T12224-2005
试验检验标准：GB/T13927-2008

产品详情

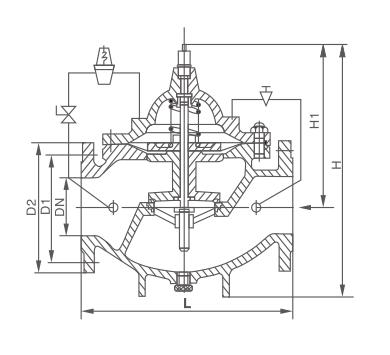

400X流量控制阀主要外形连接尺寸

DN 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450
L 150 160 180 200 203 216 241 292 330 356 495 622 698 787 914 978
H1 247 247 247 278 278 298 313 350 365 420 450 470 490 526 570 570
H 342 342 342 395 395 405 430 510 560 585 675 730 760 840 910 910
