青铜阀门系列

Q290青铜足径球阀(Q11F-16T)

技术规范:

产品型号:Q11F-16T

公称压力:1.6MPa

工作介质:水、非腐蚀性液体、饱和蒸汽(≤0.6MPa)

工作温度:-20℃≤t≤100℃

管螺纹标准:符合ISO228标准

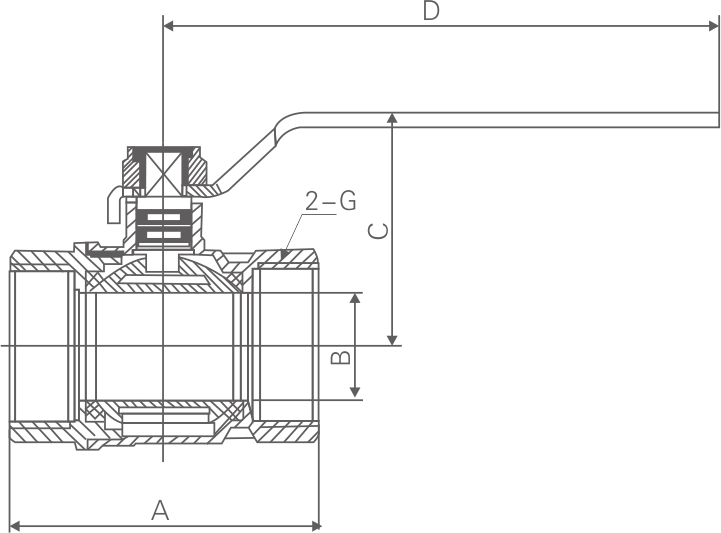

产品详情





DN(mm)

NPS(in)

A

B

C

D

G

15

1/2

52.8

14

41

98

1/2

20

3/4

63

19

44.5

98

3/4

25

1

72

23.5

55

110

1

32

11/4

80

30

61

140

11/4

40

11/2

90.6

37

66

140

11/2

50

2

106

46.5

75

155

2

65

21/2

132.4

56

92

190

21/2

80

3

151

68.5

106

230

3

100

4

190.5

85

117.5

230

4
