不锈钢阀门系列

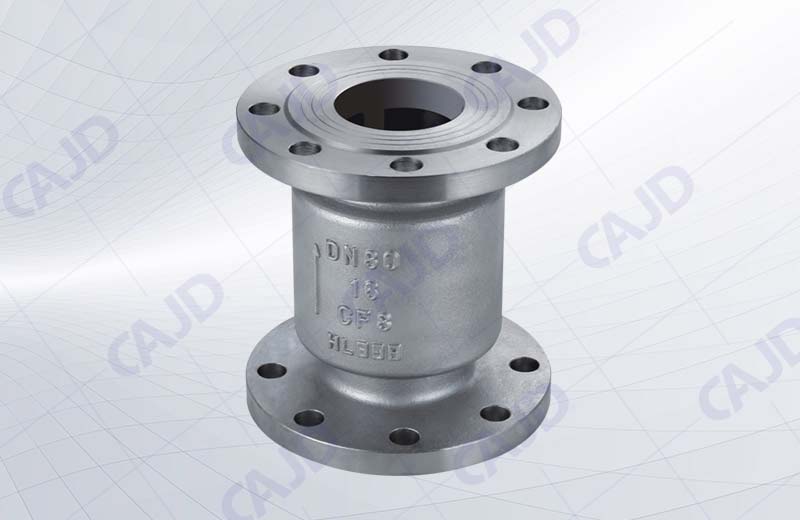

H42型立式止回阀

技术规范：

结构长度标准：GB/T 12221
连接法兰标准：GB/T 9113
压力-温度等级：GB/T 12224
试验检验标准：GB/T 13927

产品详情


1.6MPa

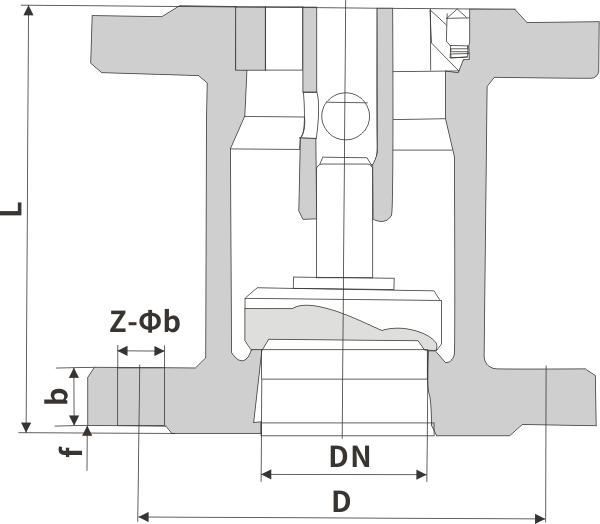

尺寸	DN	15		20		25			32			40		50			65		80			100			125		150		200
L	mm	105		105		105			150			160		170			180		200			210			275		300		380
D	mm	95		105		115			135			145		160			180		195			215			245		280		335
WT (Kg)	kg	-		-		-			-			-		7.9			11		12			19.5			36		47		65
2.5MPa
尺寸	DN	20			25		32			40			50			65		80			100			125		150			200
L	mm	105			105		150			160			170			180		200			210			275		300			380
D	mm	105			115		135			145			160			180		195			215			275		300			360
WT (Kg)	kg	-			-		-			-			7.9			11		12			20			38		48			70
4.0MPa
尺寸	DN		50				65				80					100				125				150				200
L	mm		170				180				200					210				275				300				380
D	mm		160				180				195					230				270				300				375
WT (Kg)	kg		7.9				11				12					20				38				48				72
